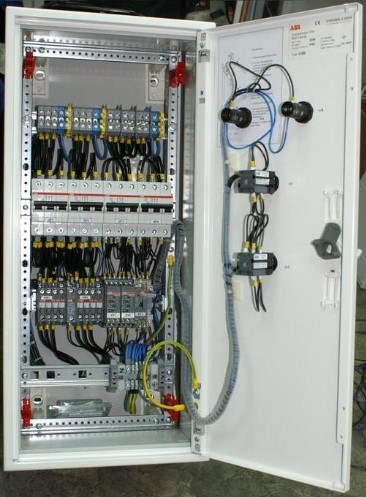

Автоматический ввод резерва АВР

Автоматический ввод резерва АВР

Обеспечивать стабильную работу систем освещения и электрооборудования призваны устройства АВР.

Что это такое?

Это блок с различными автоматическими приборами, которые переключают питание с основной сети на резервную линию и наоборот. Благодаря автоматическому вводу резерва обеспечивается бесперебойное электроснабжение силового оборудования, систем освещения и прочих потребителей.

Данное оборудование предназначено для того, чтобы избежать ущерба и расходов, связанных с длительным перерывом в электроснабжении. Так, АВР выполняет сразу несколько важных функций:

• быстрое переключение между основным и резервным источниками;
• запуск устройства без участия оператора;
• контроль напряжения в сети.

Такие блоки повсеместно покупают для цепей одно- и трехфазного переменного тока с рабочим напряжением 220/380В и частотой 50 Гц. При этом к АВР на 3 ввода предъявляется ряд технических требований:

• включение не более чем за 0,3-0,8 секунды;
• автоматический ввод резерва вне зависимости от причины, по которой отключилось напряжение основной сети;
• игнорирование просадки напряжения;
• однократное, а не многократное срабатывание.

Схемы

В зависимости от количества и модификаций коммутационной аппаратуры, количества выходов и комбинации вводов выделяются следующие схемы:

• 2 в 1, с двумя зависимыми сетевыми вводами для одной секции потребителей. Блок АВР на 2 ввода переводит питание нагрузки в зависимости от наличия напряжения на них. При восстановлении нормального напряжения на основной линии устройство переключается с резервного источника автоматически;
• 2 в 1, с одним сетевым вводом и одним независимым Электроагрегатом. АВР на 2 ввода: для сети и для независимого источника (к примеру, для дизельного генератора). Принцип работы тот же, что и в предыдущей схеме;
• 2 в 2, с двумя сетевыми вводами и двумя нагрузками. В нормальном режиме работы один источник обеспечивает питанием одну секцию потребителей. В аварийной ситуации осуществляется автоматический ввод резерва на один из источников посредством секционного коммутационного аппарата;
• 3 в 2, с двумя сетевыми вводами и одной нагрузкой. Такие АВР рассчитаны на два независимых источника питания и один Электроагрегат. В нормальном режиме питание каждой секции потребителей осуществляет свой отдельный источник. При аварии по первому вводу устройство переключает питание на один источник посредством секционного коммутационного аппарата. Электроагрегат включается при перебоях напряжения на двух независимых вводах;
• 3/3. В таких шкафах АВР на 3 ввода нагрузка переключается сначала на второй, затем, если напряжение на нем пропадает, на третий. Как только первый ввод восстанавливается, питание включается на нем.
